50 ejes 8-4096 círculo mecánico multicírculo
Este producto utiliza imanes permanentes y elementos de inducción magnética. Después de la conversión magnetoeléctrica, el desplazamiento angular del eje se convierte en una señal de pulso eléctrico para la salida. Puede ser ampliamente utilizado en varios campos de medición y control automático, como la fabricación de maquinaria, la construcción naval, la industria textil, la impresión, la aviación, la industria militar, las máquinas de prueba, los ascensores, etc.
Clasificación:
Palabra clave:
Presentación del producto

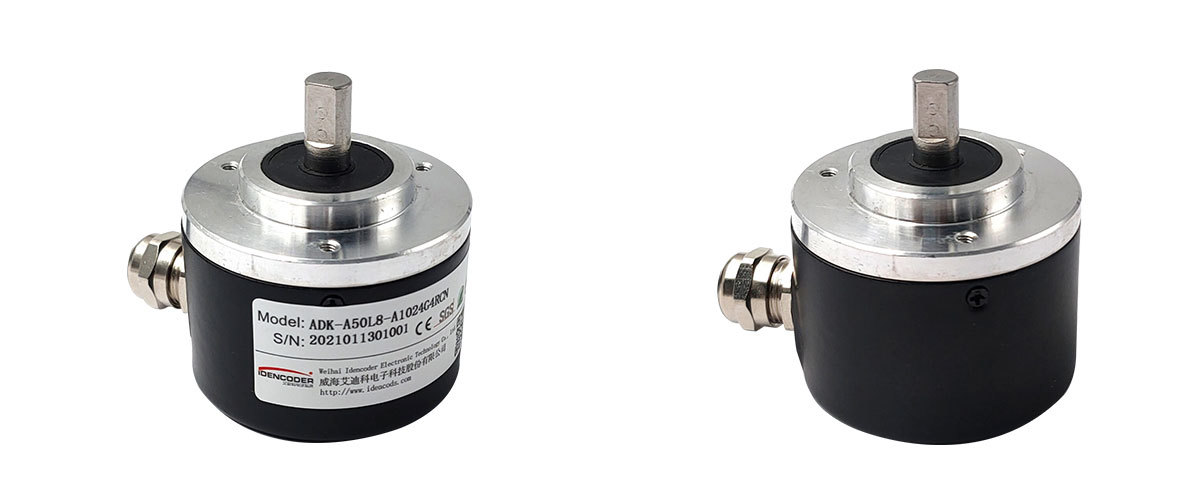

▋ Codificador absoluto económico ADK
● Descripción del Producto
Modelo: ADK-A50L8-A4096G4RCN
Este producto utiliza imanes permanentes y elementos de inducción magnética. Después de la conversión magnetoeléctrica, el desplazamiento angular del eje se convierte en una señal de pulso eléctrico para la salida. Puede ser ampliamente utilizado en varios campos de medición y control automático, como la fabricación de maquinaria, la construcción naval, la industria textil, la impresión, la aviación, la industria militar, las máquinas de prueba, los ascensores, etc.
Este producto tiene las características de antivibraciones, resistencia a la corrosión, resistencia a la contaminación, tamaño pequeño, bajo costo, alta confiabilidad, estructura simple, etc. El uso interno de dispositivos ASIC, alta confiabilidad, larga vida útil, fuerte rendimiento antiinterferencias, técnica nivel es la prioridad nacional.
Descripción del modelo: apriete la instalación del orificio del tornillo, el tamaño del cuerpo principal es φ50 mm, el eje es φ8, el cable está hacia afuera, la resolución es 4096, la lógica negativa del código gris se emite en paralelo y el voltaje de funcionamiento es DC8- 29V.

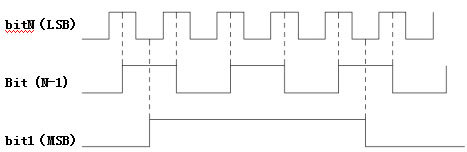

● forma de onda
Nota: El codificador de salida paralelo absoluto divide la circunferencia en intervalos iguales correspondientes de manera uniforme según la precisión requerida, y cada intervalo está representado por una combinación de código con una señal fija de varios bits, de modo que el codificador aún puede recordar la operación absoluta del codificador después de apagar la alimentación. posición. Si se requieren 1024 líneas, se requiere una combinación de diez líneas de señal, a saber:
0: el código gris es 00000000000
1024: el código gris es 11000000000 (lo anterior es lógica positiva, la lógica negativa es lo contrario)
▋ Parámetros técnicos
● Wiring table
| color plomo | Señal de salida (salida de colector NPN) |
| Rojo | Vcc |
| Negro | GND |
| alambre blindado | alambre blindado |
| Blanco | D0 |
| Gris | D1 |
| Amarillo | D2 |
| Marrón | D3 |
| Rosado | D4 |
| Morado | D5 |
| Naranja | D6 |
| Azul | D7 |
| Verde | D8 |
| Azul claro | D9 |
| Verde claro | D10 |
| Verde oscuro | D11 |
☉ Nota: La definición del cableado del codificador está sujeta a la etiqueta de la carcasa
● Parámetros ambientales
| Temperatura de funcionamiento | -40～85℃ |
| Humedad de trabajo | 98% máx. |
| Nivel de protección | IP54 |
| Interferencia antimagnética | Supresión de campo magnético de modo común |
● Parámetros eléctricos
| Resolución | 4096 |
| Tensión de funcionamiento | DC 8~29V |
| corriente de trabajo | 500mA máx. |
| Formulario de salida | Colector abierto NPN |
| Frecuencia de respuesta | 2MHz |
| Corriente de salida | 25mA máx. |
● Parámetros mecánicos
| Par de arranque (N·M) | 1.5x 10^(-3) |
| Momento de inercia (Kg·m²) | 9.0x 10^(-8) |
| Carga máxima del eje | 200N (axiales)/100N (radiales) |
| Velocidad máxima rpm | 3000 |
▋ Parámetros eléctricos y descripción de salida
● Salida de unidad de línea larga
● Salida de voltaje

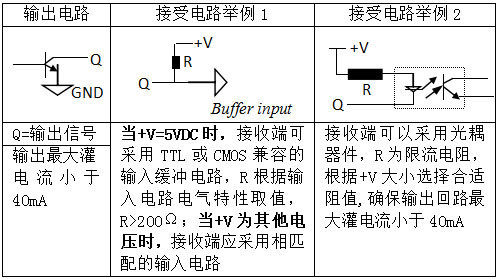

● Salida de colector abierto

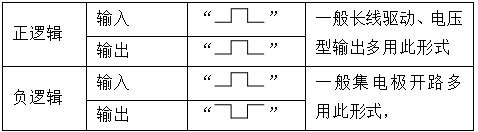

● Lógica de nivel
La salida logica del codificador incluye dos tipos: logica positiva y logica negativa:
☉ Si se requiere la lógica opuesta, la señal se puede invertir y contar mediante software o hardware en el extremo receptor, y la forma de salida lógica también se puede especificar al realizar el pedido.

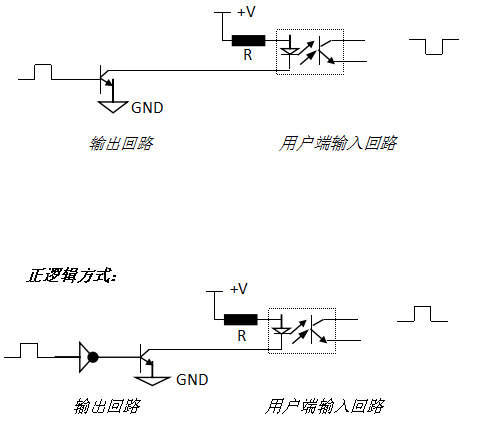

● Ejemplo de salida
▋ Precauciones
○ Se adopta una conexión blanda elástica entre el eje del codificador y el eje de salida del extremo del usuario para evitar daños en el sistema del eje del codificador debido al movimiento de la cuerda y al golpe del eje del usuario.
○ Preste atención a la carga del eje permitida al instalar.
○ Debe asegurarse de que la diferencia entre el eje del codificador y el eje de salida del usuario sea inferior a 0,20 mm, y que el ángulo de desviación del eje sea inferior a 1,5°.
○ Intenta evitar golpes y golpes durante la instalación
○ No conecte el cable de alimentación al cable de tierra al revés.
○ El cable de conexión a tierra debe ser lo más grueso posible, generalmente mayor que φ3.
○ No superponga los cables de salida del codificador para evitar daños en el circuito de salida.
○ No conecte el cable de señal del codificador a una fuente de alimentación de CC o CA para evitar daños en el circuito de salida.
○ El motor y otros equipos conectados al codificador deben estar bien conectados a tierra y libres de electricidad estática.
○ Utilice cables blindados al realizar el cableado.
○ Antes de comenzar, debe verificar cuidadosamente si el manual del producto coincide con el modelo del codificador y si el cableado es correcto.
○ Para la transmisión a larga distancia, se deben considerar los factores de atenuación de la señal y se debe seleccionar un modo de salida con baja impedancia de salida y una fuerte capacidad antiinterferente.
○ Evite el uso en un entorno de ondas electromagnéticas intensas.
▋ Condiciones de garantía
Con la condición de que el usuario cumpla con las reglas de almacenamiento y uso del componente, dentro de los 12 meses a partir de la fecha de salida de fábrica, la empresa lo reparará o reemplazará sin cargo debido a problemas de calidad del producto. Las especificaciones en catálogos, manuales o datos técnicos están sujetas a cambios sin previo aviso.

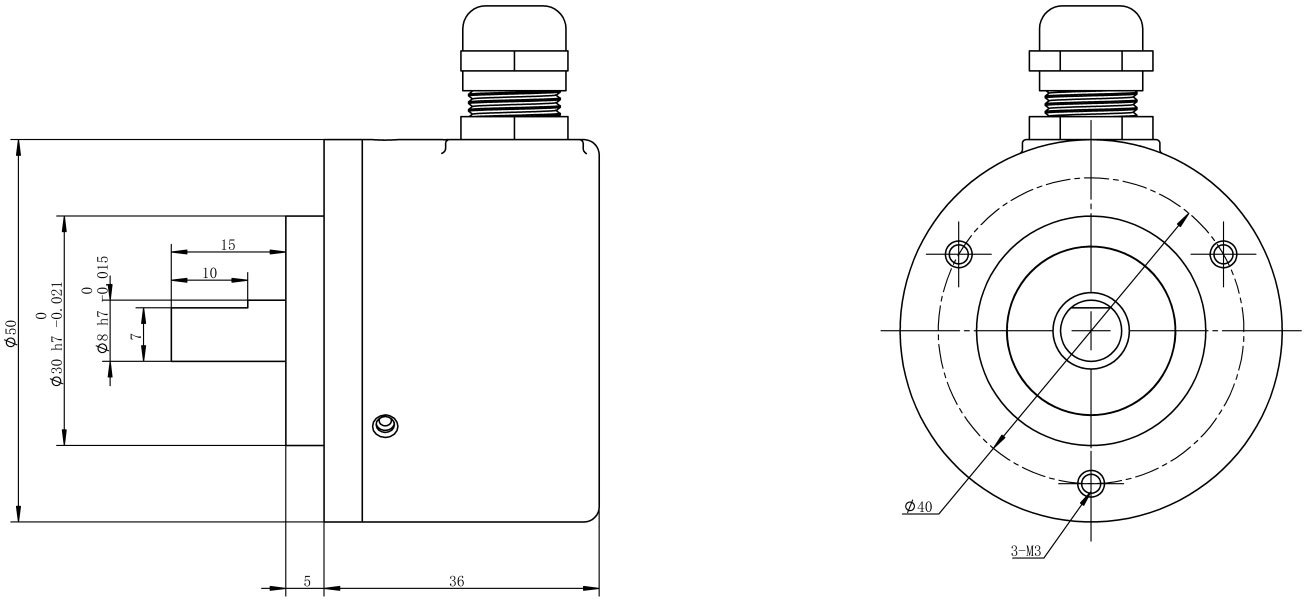

● Dimensiones mecánicas
